第五章嵌入式系统设计方法

嵌入式系统开发是一项复杂的系统工程，尤其是在飞腾派平台上，开发者需要充分利用其基于国产FTC系列ARMv8-A架构处理器的高性能计算能力和丰富外设资源，同时在资源受限的环境中实现性能、功耗和成本的平衡。本章将详细阐述嵌入式系统设计的方法论，重点介绍设计原则、步骤及飞腾派平台的实践应用，确保内容全面、专业且适合学生和嵌入式工程师的学习需求。

5.1 系统设计原则与设计步骤

嵌入式系统设计不同于通用计算机系统开发，它需要在有限的硬件资源和严格的应用约束下完成特定功能。飞腾派平台集成了高性能FTC核心和多样化的外设接口（如UART、GPIO、DMA、GPU协处理器等），为开发者提供了强大的软硬件协同能力。本节将从嵌入式系统设计的特点和原则入手，结合飞腾派平台的特性，详细介绍系统设计的步骤和实践方法。

5.1.1 嵌入式系统设计特点与原则

嵌入式系统设计的核心在于软硬件协同、需求驱动和迭代优化，以在资源约束下实现特定功能。以下是嵌入式系统设计的显著特征和原则，以及在飞腾派开发中的具体体现。

嵌入式系统设计特点

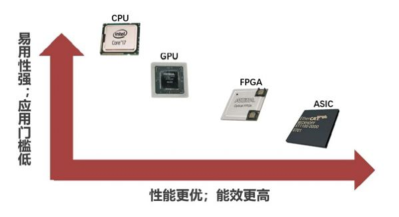

技术多样化（Technology Diversification）

嵌入式系统强调软硬件的深度结合，开发者需要根据任务需求选择合适的实现方式。例如，在飞腾派平台上实现图像识别任务时，开发者可以选择以下方案：
- 纯软件算法：由FTC CPU核心（ARMv8-A架构）执行图像处理算法，适合快速原型验证或对实时性要求不高的场景。
  - 优点：开发周期短，易于修改和调试。
  - 缺点：CPU计算能力有限，可能导致性能瓶颈。
- 硬件加速器：利用飞腾派SoC集成的DSP或GPU协处理器进行并行计算，显著提高效率。
  - 优点：高性能，适合实时性要求高的任务。
  - 缺点：需要熟悉硬件加速器的编程接口（如OpenCL或专用API）。
- FPGA/ASIC定制化加速：通过外接FPGA或ASIC实现特定算法的硬件加速，适合高性能、低功耗的场景。
  - 优点：极高的效率和定制化能力。
  - 缺点：开发成本高，周期长。
飞腾派实践：
- 飞腾派SoC支持DMA（直接内存访问）控制器，可用于高效数据传输，减轻CPU负担。例如，在图像处理任务中，DMA可将图像数据从存储器传输到GPU，降低CPU开销。
- 开发者需根据任务需求（如实时性、功耗）权衡，选择CPU、GPU或DMA的协同方式。
设计的反复性与迭代性（Iterative Process）

嵌入式系统设计很少能“一次到位”，开发过程中常遇到以下问题：
- 需求遗漏：需求分析阶段未考虑某些功能（如低功耗模式），在测试中暴露出来。
- 硬件限制：飞腾派FTC核心的计算能力或内存带宽不足，需优化算法或调整硬件配置。
- 成本/功耗超标：初始设计可能超出预算或功耗目标，需重新选型器件或优化软件。
飞腾派实践：
- 在开发过程中，使用JTAG调试器（参考3.3节）验证硬件初始化和算法性能，及时发现问题。
- 通过迭代优化，例如调整时钟频率或启用低功耗模式（如ARMv8-A的Wait for Interrupt，WFI），满足功耗需求。

嵌入式系统设计原则

基于上述特点，嵌入式系统设计需遵循以下原则：

需求驱动，目标清晰：
- 系统设计必须围绕实际应用需求（如实时性、功耗、成本），避免无意义的“技术堆砌”。
- 飞腾派实践：在设计视频流处理系统时，明确实时性要求（如30fps），选择合适的硬件加速器（如GPU）或优化CPU算法。
软硬件协同：
- 充分利用飞腾派SoC的内部资源（如CPU、DMA、GPU）和外设特性（如高速UART、SPI），避免单一层面的性能瓶颈。
- 飞腾派实践：在数据采集系统中，结合DMA和中断机制实现高效数据传输，减少CPU轮询开销。
迭代优化：
- 允许反复修改硬件配置、软件算法和系统参数，逐步达到性能、功耗和成本的平衡。
- 飞腾派实践：通过性能分析工具（如ARM DS-5或perf）监控系统瓶颈，优化关键代码路径。
可维护性和可扩展性：
- 设计需考虑产品生命周期内的升级需求，例如支持新的外设或算法更新。
- 飞腾派实践：在固件设计中，预留外设驱动接口（如I2C、SPI），便于未来扩展传感器或通信模块。

5.1.2 系统设计步骤

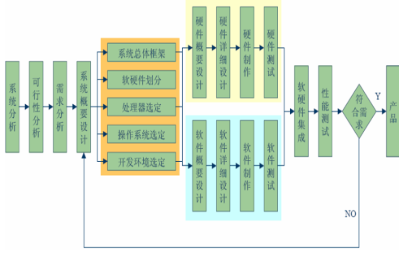

嵌入式系统设计的流程是一个系统化的工程方法，旨在从概念到产品落地，确保系统在性能、功耗、成本和时间等多维约束下实现高效功能。飞腾派平台作为一款高性能嵌入式系统，其设计过程需充分利用FTC核心的ARMv8-A架构和外设资源（如DMA、GPU协处理器），通过软硬件协同达到最佳平衡。本节将详细阐述嵌入式系统设计的一般步骤，包括需求分析、体系结构设计、硬件/软件设计，以及系统集成和系统测试。每个步骤结合飞腾派平台的实践，提供示例和注意事项，确保读者能够应用到实际项目中。

1. 需求分析（Demand Analysis）

需求分析是嵌入式系统设计的起点，直接影响后续的所有决策。准确的需求分析有助于避免后期返工，确保系统设计紧密贴合应用场景。

核心目标

分析用户需求：明确系统的功能性需求（如数据采集、图像处理）。
确定约束条件：量化非功能性需求（如性能、功耗、成本），为设计提供边界。

约束条件确定

非功能性约束是嵌入式设计的核心，包括：

成本约束：产品的物料清单（BOM Cost），例如飞腾派开发板的硬件成本控制在500元以内。
功耗约束：平均功耗、峰值功耗和续航时间。例如，电池供电系统要求平均功耗低于2W。
体积/重量约束：系统的物理尺寸限制，如工业设备需小于100mm×100mm。
安全性/可靠性：平均故障间隔时间（MTBF）、工作温度范围（如-40°C到85°C）和电磁兼容性（EMC）。

需求分析内容

功能列表：详细列出系统的输入/输出（如传感器数据、通信协议）、人机交互（如LCD显示、按键输入）和实时性要求（如最坏情况执行时间，WCET）。
数据类型：确定数据格式（如浮点数、整数）和存储需求（如Flash容量）。
外部接口：指定通信协议（如I2C、SPI、以太网）和外设数量。
软硬件比例：初步评估任务分配，例如计算密集型任务分配到FTC CPU或GPU完成。

2. 体系结构设计（Architecture Design）

结构设计是构建系统框架的阶段，决定核心硬件和软件平台的选型，以及功能分布方式。

实时性要求与操作系统选择

硬实时系统：严格时间约束（如飞控系统），选择裸机开发或RTOS（如FreeRTOS），确保确定性执行。
软实时系统：允许偶尔延迟（如多媒体系统），选择支持MMU的OS（如嵌入式Linux）。

处理器和核心硬件选型

步骤：
- 评估FTC核心型号：选择主频、核数和集成外设（如GPU、DMA）。
- 确定内存/存储：DDR容量（如128MB）和Flash类型（eMMC或SPI）。
- 验证外设接口：如PCIe用于扩展GPU，USB用于调试。

3. 硬件/软件设计（Hardware/Software Design）

这一阶段将体系结构转化为可执行模块，重点在于软硬件功能划分和接口定义。

软硬件功能划分

硬件加速：将时序严格或计算密集的任务分配到硬件（如DMA传输数据、GPU处理图像）。
软件实现：将灵活逻辑分配到软件（如协议栈、算法）。
接口定义：使用内存映射I/O（MMIO）和中断，确保软硬件同步。

硬件设计（自顶向下）

模块设计：设计CPU子系统、存储器子系统（Bank分配、时序配置）、电源管理和时钟电路。
接口定义：指定寄存器地址（如UART基地址0xFE000000）、中断号和DMA通道。

模块	基地址	功能
UART	0xFE000000	串口通信
MIPI	0xFE050000	摄像头接口

软件设计

模块结构：分层设计（驱动层、抽象层、应用层），定义函数接口。
编码实现：基于ARMv8-A指令集，遵循编码规范。
接口一致性：确保硬件寄存器映射与软件驱动匹配。
代码规范：使用MISRA C标准，确保安全性和可读性。

4. 系统集成和系统测试（System Integration and Testing）

这一阶段验证系统的整体功能和可靠性，确保满足需求。

系统集成

步骤：集成硬件、启动代码、驱动和应用软件，使用JTAG调试器联合调试。
常见问题：时序冲突、总线争用、中断丢失。
飞腾派实践：
- 案例：监控系统集成。
  - 使用JTAG加载启动代码，验证MIPI和以太网接口。
  - 解决冲突：调整DMA优先级，确保图像数据不丢失。
- 输出：集成测试报告，记录问题和解决方案。

系统测试

测试类型：
- 功能性测试：验证所有需求实现（如图像采集成功）。
- 性能测试：测量吞吐量和延迟，使用perf工具分析。
- 可靠性测试：高低温测试、震动测试、EMC测试。
- 安全性测试：评估缓冲区溢出或中断安全。
飞腾派实践：
- 性能测试：使用ARM DS-5工具测量CPU占用率和延迟。
- 可靠性：在-40°C到85°C环境下运行24小时，检查稳定性。
- 输出：测试报告，包括缺陷跟踪表。

设计挑战与注意事项

需求变化：需求中途变更导致返工。
- 解决：采用敏捷方法，定期审查需求。
软硬件不匹配：驱动与硬件接口不一致。
- 解决：早期集成测试，使用JTAG验证。
性能瓶颈：FTC核心负载过高。
- 解决：使用DMA或GPU分担任务。
功耗超标：高频运行导致功耗高。
- 解决：动态调整时钟频率，启用WFI模式。

本节系统介绍了嵌入式系统设计的一般步骤，强调需求驱动、软硬件协同和迭代优化。通过飞腾派平台的工业数据采集系统的案例，展示了实际应用，帮助读者掌握设计方法论。后续章节将探讨具体实现技术，如驱动开发和性能优化，为读者提供全面指导。

5.2 系统核心电路设计

本节聚焦于飞腾派嵌入式系统中最关键的两个硬件组成部分：微处理器（即飞腾 FTC 核心）的选型策略，以及存储器系统的组织和工作原理。这两个部分决定了系统的性能上限、成本和整体复杂度。微处理器（MPU 或 CPU）是嵌入式系统的核心部件，就好像人体的大脑一样，它负责处理所有计算和控制任务。在基于飞腾派的嵌入式开发中，选择合适的微处理器是整个项目成功的关键步骤。因为飞腾派平台采用了国产FTC系列ARM架构处理器，这类处理器在性能、功耗和成本上具有独特的优势，但选型时必须综合考虑各种因素，以确保系统高效运行。

时钟频率

想象一下，微处理器就像一个工厂的流水线工人，它需要一个“节拍”来指导每一步操作。这个节拍来自于处理器内部的晶振产生的时钟信号。时钟频率（Clock Frequency）就是这个节拍的速度，通常用兆赫兹（MHz）或吉赫兹（GHz）来表示。例如，1 GHz 的频率意味着处理器每秒可以执行10亿个基本操作。频率越高，处理器处理任务的速度就越快，整体性能就越强。

选择原则

高性能需求：如果您的系统需要处理复杂任务，比如高清视频解码、人工智能算法（如物体识别）或多任务并行计算，选择高时钟频率和多核心的处理器。例如，飞腾派FTC核心可以支持高达2 GHz的多核设计，这适合需要快速响应的应用，如智能摄像头或工业机器人控制。
低性能需求：对于简单任务，如传感器数据采集或基本开关控制，选择中低频率的处理器即可。这样可以节省成本和功耗，避免“杀鸡用牛刀”。

操作系统支持

如果需要复杂OS：选择带MMU的处理器，如飞腾派FTC核心，支持嵌入式Linux，用于多任务应用（如网络服务器或多媒体系统）。
如果简单裸机开发：无需MMU，选择低端处理器，节省成本。

约束条件的权衡

优秀的嵌入式设计不是性能最高的，而是最适合需求的。选型时必须综合考虑以下约束条件，确保在性能、成本和功耗之间找到平衡。

约束因素	描述与权衡	飞腾派实践
成本 (Cost)	处理器价格是BOM的主要组成部分。性能越高，价格通常越高。权衡：选择中高端FTC核心，避免过度投资。	在预算500元内，选择单核FTC处理器，用于简单IoT设备；高端多核用于服务器级应用（成本约2000元）。
功耗 (Power)	处理器消耗的电能。对于电池供电设备，功耗是首要因素。高频处理器需复杂电源管理。权衡：使用动态频率调整（DVFS）降低功耗。	FTC核心支持低功耗模式（如WFI指令），在闲置时降频至500MHz，节省30%功耗。示例：手持设备要求<1W，选择低频版本。
体积 (Size)	芯片封装大小（如BGA封装）影响PCB尺寸。权衡：小型封装适合便携设备。	FTC核心的BGA封装体积小（<10mm²），适合穿戴设备。示例：智能手环设计中，选择最小封装以减小整体体积。
生态系统	芯片厂商提供的开发工具、驱动、社区文档和技术支持。权衡：选择支持丰富的飞腾派生态，避免从零开发。	飞腾派提供官方SDK、U-Boot支持和社区论坛。示例：使用飞腾派官方驱动加速开发，减少调试时间。

选择原则

综合评估：使用评分矩阵评估候选处理器，例如性能得分80分、成本得分70分，计算加权总分。
风险管理：考虑供应链稳定性，选择国产FTC核心减少进口依赖。

微处理器选型是飞腾派嵌入式系统设计的起点，需要在性能、操作系统支持和综合约束之间权衡。本节通过通俗解释、表格和飞腾派实践，帮助您理解选型方法。记住，最佳选择是适合需求的处理器，而非最贵的。后续章节将探讨外设选型和系统集成，继续深化您的设计技能。

小结

本章概述了飞腾派嵌入式系统设计方法论，强调在性能、功耗和成本约束下实现软硬件协同与迭代优化。系统设计遵循需求分析、体系结构设计、硬件/软件设计、系统集成与测试四个主要步骤。最终通过调试各种测试确保系统的功能性和可靠性，实现从概念到产品的落地。
